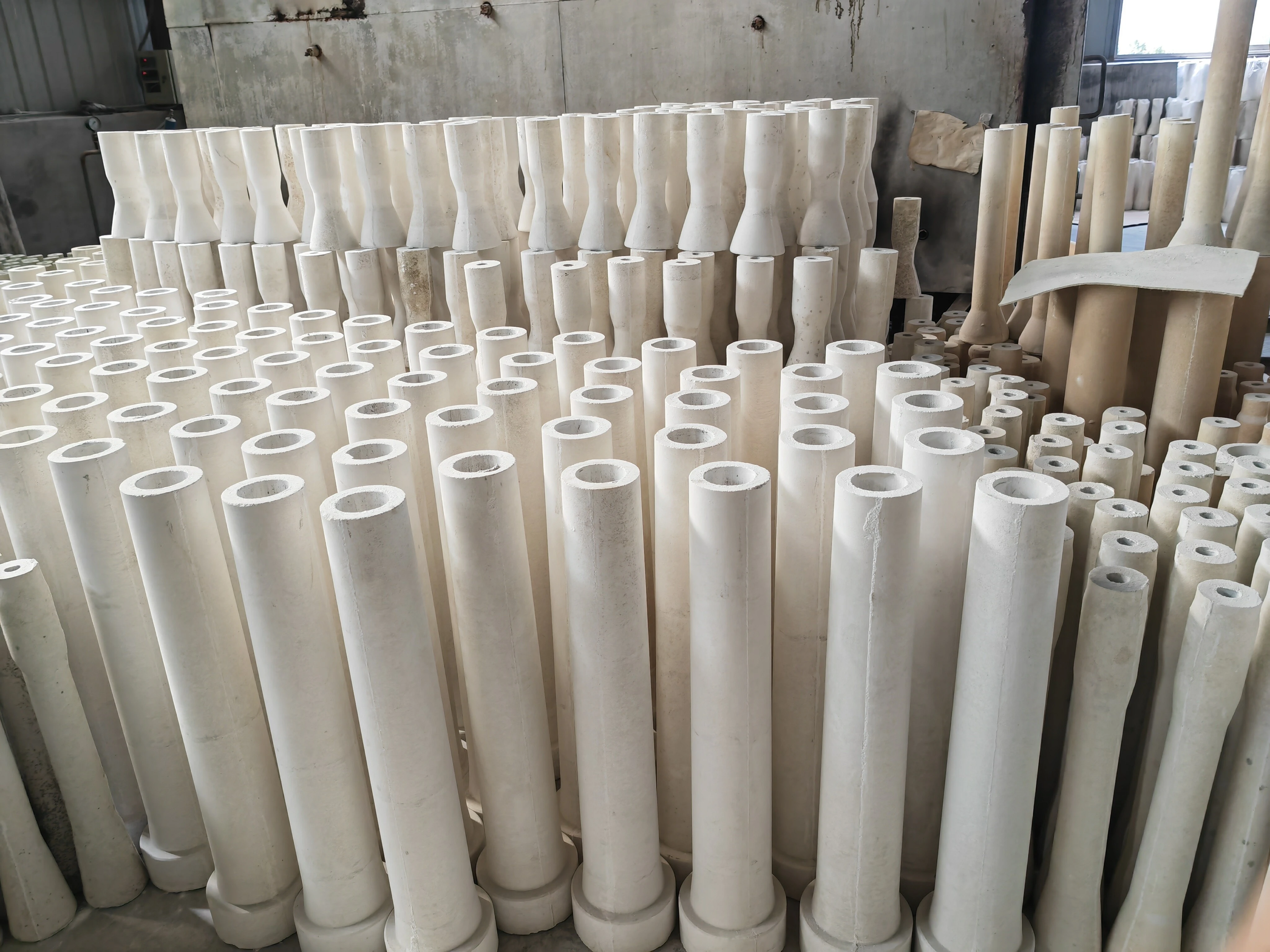

فوهات الدخول المغمورة تحمي الفولاذ من الأكسدة عند تدفق الفولاذ السائل إلى وحدة التبلور من التونديش. كما يمكنها توزيع الفولاذ السائل والتحكم في نمط التدفق في وحدة التبلور. تتميز منتجات SEN لدينا بسمعة طيبة بفضل مقاومتها الممتازة للخبث، وقدرتها على مقاومة الانسداد، وعمرها الافتراضي الطويل، وانخفاض معدل الحوادث.

تؤثر مادة وهيكل فوهة الغمر بشكل كبير على تدفق الفولاذ المنصهر في وحدة التبلور والطبقة السطحية، مما يؤثر بشكل مباشر على جودة منتجات الفولاذ. تختلف مادة فوهة الغمر باختلاف طرق الصهر. حاليًا، المواد الرئيسية هي السيليكا المنصهرة، وكربون الزركونيوم الألومنيومي، وكربون الألومنيوم.

تتمتع منتجات السيليكا المندمجة بخصائص جيدة مثل معامل التمدد الحراري الصغير، والاستقرار الجيد في الحجم، والاستقرار الجيد في الصدمات الحرارية في درجات الحرارة العالية، والاستقرار الكيميائي الجيد ومقاومة الأحماض.

باستثناء حمض الهيدروفلوريك وحمض الفوسفوريك المركز عند درجات حرارة أعلى من 300 درجة مئوية، فإنه يتعرض للتآكل الكيميائي ولا يتفاعل مع الأحماض الأخرى. متين ضد التآكل؛ تؤدي درجات الحرارة العالية إلى لزوجة عالية، تصل إلى 105 باسكال · ثانية (106 بواز) عند 2000 درجة مئوية و5 × 108 باسكال · ثانية عند 1550 درجة مئوية؛ يتميز بقوة عالية، وموصلية حرارية ضعيفة، ويكاد يكون ثابتًا عند درجات حرارة أقل من 1100 درجة مئوية؛ موصلية منخفضة. ومع ذلك، عند استخدامه لفترة طويلة في درجات حرارة عالية، سيحدث تحول بلوري وترسب الكريستوباليت، مما يؤدي إلى تشقق وتقشر الفوهة. بالإضافة إلى ذلك، يمكن أن تتفاعل فوهة السيليكا المنصهرة مع المنغنيز في الفولاذ، ولا يمكن صب الفولاذ ذي المحتوى العالي من المنغنيز، ويمكن صبه فقط للفولاذ الكربوني العادي والفولاذ منخفض المنغنيز.
